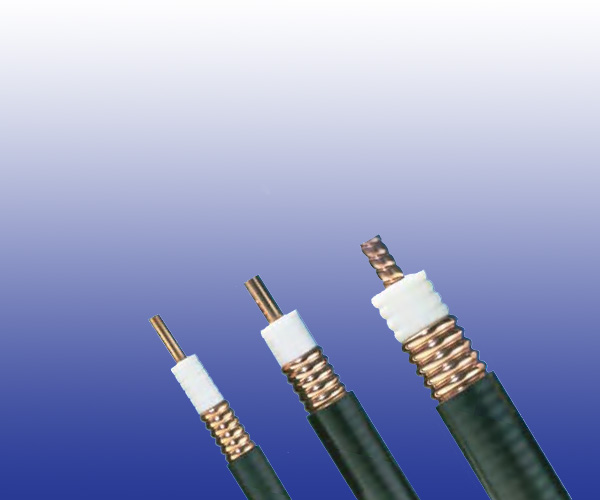

K26低烟无卤50/75Ω同轴电缆
应用
50 欧姆电缆是用作GSM 天线的高频传输同轴电缆，75 欧姆电缆是适用于摄像机(KX6 类) 以及视频监控(RTC11 类 ) 的高频传输同轴电缆。该同轴电缆可通过电缆钩，穿墙或穿管敷设。
标准
- ● RATP K26
● 防火性能：NF C 32070.2.2
结构
- 内导体:
50Ω 电缆：
- • 柔软型(F)- 铜包铝(1/4" ，3/8" 和1/2"F型) ；紫铜管(7/8" 和1'1/4 F 型) ；皱纹紫铜管(1'5/8F 型)。
• 超柔软型(SF)- 铜包铝(3/8"& 1/2"SF 型) ；皱纹紫铜管(7/8"SF 型) ；铜丝(1/4''SF 型)。
• 极柔软型(XF)- 铜包铝(3/8"XF 型) ；铜丝(1/4"XF 型)。 -
75Ω 电缆：
-
实心紫铜(RTC11 类) 或紫铜管(KX6 类 )。
-
绝缘：
- 发泡聚乙烯或普通聚乙烯( 只适用于KX6 类型) 。
-
外导体：
- 50Ω 电缆：皱纹铜管。
75Ω 电缆：铜编织。 外护套:
低烟无卤
在20℃的电气性能
50Ω 电缆
电缆类型 |
inch |
1/4"F |
3/8"F |
1/2"F |
7/8"F |
1'1/4F |
1'5/8F |
| 阻抗 | Ω |
50 |
50 |
50 |
50 |
50 |
50 |
| 衰减 | |||||||
| @10MHz | dB/100m |
1.25 |
1.46 |
0.65 |
0.34 |
0.25 |
0.2 |
| @150MHz | dB/100m |
4.99 |
4.22 |
2.61 |
1.45 |
1.02 |
0.85 |
| @200MHz | dB/100m |
5.8 |
4.90 |
3.04 |
1.69 |
1.19 |
1.00 |
| @450MHz | dB/100m |
8.8 |
7.51 |
4.66 |
2.61 |
1.86 |
1.57 |
| @900MHz | dB/100m |
12.8 |
11.1 |
6.78 |
3.81 |
2.75 |
2.34 |
| @1000MHz | dB/100m |
13.5 |
11.6 |
7.18 |
4.04 |
2.93 |
2.49 |
@1500MHz |
dB/100m |
17.0 |
14.4 |
8.99 |
5.08 |
3.72 |
3.17 |
| @1700MHz | dB/100m |
18.3 |
15.5 |
9.64 |
5.45 |
4.01 |
3.42 |
| 平均额定功率 |
|
|
|
|
|
|
|
| @10MHz | KW |
5.79 |
7.23 |
13 |
28.0 |
41 |
57 |
| @150MHz | KW |
1.45 |
1.81 |
3.2 |
7.0 |
11 |
13 |
| @200MHz | KW |
1.25 |
1.56 |
2.75 |
6.0 |
9.0 |
11 |
| @450MHz | KW |
0.818 |
1.02 |
1.8 |
3.88 |
5.5 |
6.9 |
| @900MHz | KW |
0.566 |
0.70 |
1.25 |
2.65 |
3.83 |
4.49 |
| @1000MHz | KW |
0.533 |
0.663 |
1.18 |
2.50 |
3.60 |
4.20 |
| @1500MHz | KW |
0.426 |
0.53 |
0.947 |
1.99 |
2.82 |
3.22 |
| @1700MHz | KW |
0.398 |
0.494 |
0.884 |
1.85 |
2.61 |
2.96 |
| 传播速度 | % |
85 |
88 |
88 |
88 |
88 |
88 |
电缆类型 |
inch |
1/4"SF |
3/8"SF |
1/2"SF |
7/8"SF |
1/4"XF |
3/8"XF |
| 阻抗 | Ω |
50 | 50 | 50 | 50 | 50 | 50 |
| 衰减 |
|
|
|
|
|
|
|
| @10MHz | dB/100m |
1.71 |
1.3 |
0.83 |
0.39 |
2.31 |
1.098 |
| @150MHz | dB/100m |
6.89 |
4.89 |
3.87 |
1.59 |
7.44 |
4.38 |
| @200MHz | dB/100m |
8.01 |
5.59 |
4.53 |
1.85 |
8.54 |
5.098 |
| @450MHz | dB/100m |
12.31 |
8.49 |
7.09 |
2.85 |
14.3 |
7.83 |
| @900MHz | dB/100m |
17.92 |
12.66 |
10.45 |
4.15 |
20.5 |
11.4 |
| @1000MHz | dB/100m |
18.98 |
13.5 |
11.09 |
4.4 |
21.83 |
12.1 |
@1500MHz |
dB/100m |
23.78 |
17.43 |
13.98 |
5.52 |
27.13 |
15.1 |
| @1700MHz | dB/100m |
25.51 |
18.91 |
15.03 |
5.92 |
29.5 |
16.2 |
| 平均额定功率 |
|
|
|
|
|
|
|
| @10MHz | KW |
2.8 |
6.0 |
8.4 |
21.5 |
3.8 |
7.02 |
| @150MHz | KW |
0.7 |
1.52 |
2.1 |
5.4 |
0.9 |
1.76 |
| @200MHz | KW |
0.6 |
1.31 |
1.81 |
4.6 |
0.8 |
1.51 |
| @450MHz | KW |
0.39 |
0.86 |
1.18 |
3.0 |
0.51 |
0.99 |
| @900MHz | KW |
0.272 |
0.593 |
0.815 |
2.07 |
0.37 |
0.68 |
| @1000MHz | KW |
0.257 |
0.56 |
0.77 |
1.95 |
0.34 |
0.64 |
| @1500MHz | KW |
0.206 |
0.449 |
0.616 |
1.55 |
0.26 |
0.51 |
| @1700MHz | KW |
0.192 |
0.42 |
0.575 |
1.45 |
0.24 |
0.48 |
| 传播速度 | % |
83 |
81 |
82 |
88 |
84 |
85 |
75Ω 电缆
| 电缆类型 | inch |
11 RTC |
KX6 |
| 阻抗 | Ω |
75 |
75 |
| @50MHz | dB/100m |
2.5 |
8.13 |
| @100MHz | dB/100m |
3.6 |
11.73 |
| @150MHz | dB/100m |
4.6 |
14.73 |
| @200MHz | dB/100m |
5.4 |
16.92 |
| @500MHz | dB/100m |
8.5 |
27.0 |
| @800MHz | dB/100m |
10.5 |
35.1 |
| @1000MHz | dB/100m |
12.2 |
40.02 |
| 传播速率 | % |
87 |
66 |
机械和热性能
- 最小弯曲半径：7.5×OD
温度范围： 50Ω 电缆：-40℃～ +85℃ ( 工作中) ；-20℃～ +60℃ ( 安装中)
75Ω 电缆：-20℃～ +85℃ ( 工作中) ；-10℃～ +60℃ ( 安装中)
尺寸和重量
50Ω电缆
线缆型号
|
标称内导体直经 mm |
标称外导体直径 mm |
标称外径 mm |
标称重量 kg/km |
1/4″ F 型电缆 |
||||
RS/K26-F-HCAAYZ-50-6(1/4") |
2.5 |
7.6 |
9.5 |
145 |
3/8″ F 型电缆 |
||||
RS/K26-F-HCAAYZ-50-8(3/8") |
3.3 |
9.5 |
11.5 |
204 |
1/2″ F 型电缆 |
||||
RS/K26-F-HCAAYZ-50-12(1/2") |
4.8 |
13.7 |
16.0 |
248 |
7/8″ F型电缆 |
||||
RS/K26-F-HCTAYZ-50-22(7/8") |
9.0 |
24.8 |
27.75 |
575 |
1'1/4 F 型电缆 |
||||
RS/K26-F-HCTAYZ-50-32(1'1/4) |
13.0 |
35.7 |
39.5 |
1133 |
1'5/8 F 型电缆 |
||||
RS/K26-F-HHTAYZ-50-42(1'5/8) |
17.3 |
46.2 |
50.0 |
1631 |
1/4″ SF 型电缆 |
||||
RS/K26-HRYZ-50-5(1/4" SF) |
1.9 |
6.4 |
7.95 |
99 |
3/8″ SF 型电缆 |
||||
RS/K26-HRCAYZ-50-7(3/8" SF) |
2.8 |
9.6 |
11.15 |
159 |
1/2″ SF 型电缆 |
||||
RS/K26-HRCAYZ-50-9(1/2" SF) |
3.6 |
12.1 |
13.65 |
201 |
7/8″ SF 型电缆 |
||||
RS/K26-HRCTYZ-50-22(7/8" SF) |
9.4 |
25.0 |
27.5 |
550 |
1/4″ XF 型电缆 |
||||
RS/K26-HRYZ-50-5(1/4" XF) |
5.75 |
5.6 |
6.85 |
69 |
3/8″ XF 型电缆 |
||||
RS/K26-HRCAYZ-50-7(3/8" XF) |
2.76 |
8.0 |
10.1 |
111 |
*F = fl exible, SF = super fl exible, XF = extrafl exible
75Ω电缆
线缆型号
|
标称内导体直经 mm |
标称外导体直径 mm |
标称外径 mm |
标称重量 kg/km |
11 RTC 型电缆 |
||||
| RS/K26-11RTC-BC80-H | 1.7 |
7.85 |
10.3 |
115 |
KX6 型电缆 |
||||
| RS/K26-KX6-BC80-H | 0.6 |
4.85 |
7.2 |
66 |
