G7622轨道沿线电话电缆
应用
该电缆主要安装在轨道支架上，用于户外铁道设备间内(type1) 或地下隧道和其他地下场所内(type2)。
标准
- ● LUL Spec G7622 A1 type 1( 聚氯乙烯护套)
● LUL Spec G7622 A1 type 2( 低烟无卤护套)
结构
- 导体：实心铜导体，标称直径0.63/0.9 mm。
绝缘：发泡聚乙烯。
成缆单元：四根绝缘线绞合为一个四线组。
成缆方式：导体螺旋形层绞为缆芯。
缆芯绕包：塑料带搭接缠绕。
防潮层：一层有聚乙烯聚合物涂层的铝带(0.15mm 厚) 纵向搭接缠绕，并与护套粘接。 - 外护套：紫色低烟无卤。
可选结构
- TYPE 1 电缆：在低烟无卤护套外多加至少一层聚酯带和一层聚氯乙烯护套。( VDE 编码：A-02Y(L)HY)
铠装电缆：在低烟无卤护套外加一层皱纹钢带铠装，再覆一层低烟无卤护套。(VDE 编码：A-02Y(L)H(SR)H)

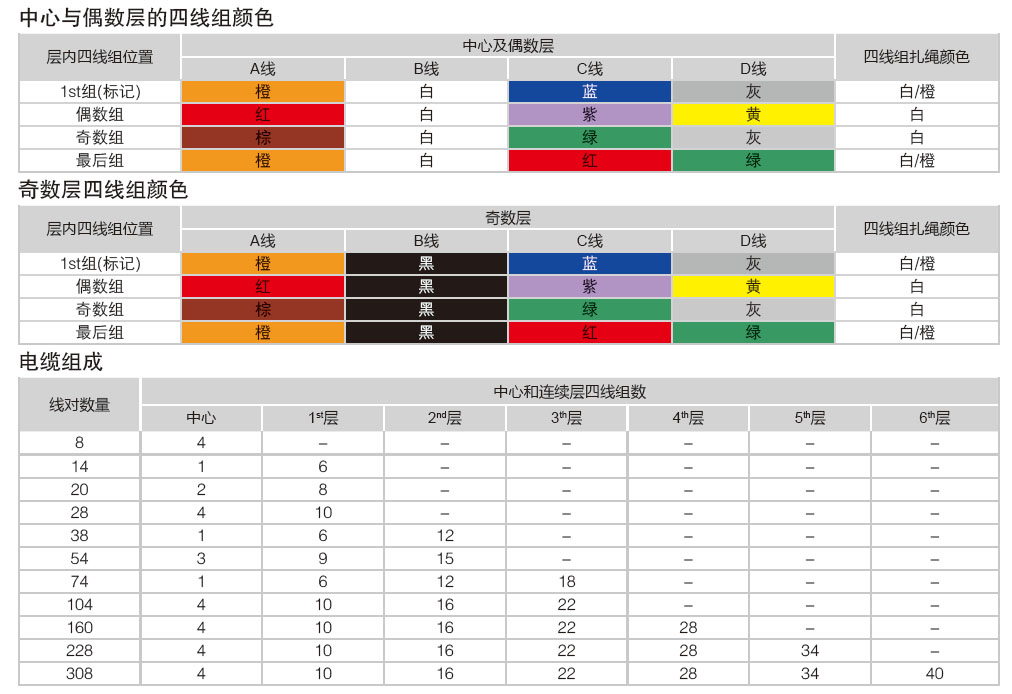

芯线色码
在20℃的电气性能
| 标称导体直径 | mm |
0.63 |
0.9 |
| 最大导体电阻 | |||
| 平均值 | Ω/km |
57.5 |
28 |
| 个别值 | Ω/km |
59 |
29 |
| 最小绝缘电阻@500V DC | MΩ.km |
1500 |
1500 |
| 最大平均互电容 | nF/km |
59 |
59 |
| 最大平均电容不平衡 | |||
| 四线组结构中线对之间 | pF/460m |
50 |
50 |
| 线对之间(中心层或其它层) | pF/460m |
30 |
30 |
| 线对与地之间 | pF/460m |
200 |
200 |
| 同一四线组中线对与线对之间 | pF/460m |
300 |
300 |
机械和热性能
-
最小弯曲半径：7.5×OD( 非铠装) ；10×OD( 铠装)
温度范围：-40℃～ +70℃ ( 工作中) ；-10℃～ +50℃ ( 安装中) ；
机械和热性能
G7622 A1 Type2 电缆
线缆型号
|
线对数量 |
最小护套厚度 |
标称外径 mm |
标称重量 kg/km |
0.63mm 导体, 1.0mm绝缘线 |
||||
| RS7622A1/T2-02Y(L)H-8P0.63 | 8 |
2.5 |
14.5 |
190 |
| RS7622A1/T2-02Y(L)H-14P0.63 | 14 |
2.5 |
16.0 |
240 |
| RS7622A1/T2-02Y(L)H-20P0.63 | 20 |
2.5 |
17.5 |
310 |
| RS7622A1/T2-02Y(L)H-28P0.63 | 28 |
2.5 |
19.5 |
380 |
| RS7622A1/T2-02Y(L)H-38P0.63 | 38 |
2.5 |
21.5 |
470 |
| RS7622A1/T2-02Y(L)H-54P0.63 | 54 |
2.5 |
23.5 |
610 |
| RS7622A1/T2-02Y(L)H-74P0.63 | 74 |
2.5 |
25.5 |
780 |
| RS7622A1/T2-02Y(L)H-104P0.63 | 104 |
2.5 |
29.0 |
1020 |
| RS7622A1/T2-02Y(L)H-160P0.63 | 160 |
2.5 |
34.0 |
1498 |
| RS7622A1/T2-02Y(L)H-228P0.63 | 228 |
2.5 |
39.0 |
1993 |
RS7622A1/T2-02Y(L)H-308P0.63 |
308 |
2.5 |
43.5 |
2670 |
0.9mm 导体, 1.5mm绝缘线 |
||||
RS7622A1/T2-02Y(L)H-8P0.9 |
8 |
2.5 |
17.5 |
280 |
RS7622A1/T2-02Y(L)H-14P0.9 |
14 |
2.5 |
20.0 |
380 |
RS7622A1/T2-02Y(L)H-20P0.9 |
20 |
2.5 |
22.5 |
500 |
RS7622A1/T2-02Y(L)H-28P0.9 |
28 |
2.5 |
24.5 |
630 |
RS7622A1/T2-02Y(L)H-38P0.9 |
38 |
2.5 |
25.5 |
790 |
RS7622A1/T2-02Y(L)H-54P0.9 |
54 |
2.5 |
29.0 |
1060 |
RS7622A1/T2-02Y(L)H-74P0.9 |
74 |
2.5 |
32.5 |
1370 |
RS7622A1/T2-02Y(L)H-108P0.9 |
108 |
2.5 |
37.5 |
1830 |
G7622 A1 Type1 电缆
线缆型号 |
线对数量 |
最小护套厚度 mm |
标称外径 mm |
标称重量 kg/km |
|
0.63mm 导体, 1.0mm绝缘线 |
|||||
RS7622A1/T1-02Y(L)HY-8P0.63 |
8 |
2.5 |
3.0 |
20.5 |
330 |
RS7622A1/T1-02Y(L)HY-14P0.63 |
14 |
2.5 |
3.0 |
22.0 |
390 |
RS7622A1/T1-02Y(L)HY-20P0.63 |
20 |
2.5 |
3.0 |
23.5 |
480 |
RS7622A1/T1-02Y(L)HY-28P0.63 |
28 |
2.5 |
3.0 |
25.5 |
560 |
RS7622A1/T1-02Y(L)HY-38P0.63 |
38 |
2.5 |
3.0 |
27.5 |
660 |
RS7622A1/T1-02Y(L)HY-54P0.63 |
54 |
2.5 |
3.0 |
29.5 |
830 |
RS7622A1/T1-02Y(L)HY-74P0.63 |
74 |
2.5 |
3.0 |
31.5 |
1010 |
RS7622A1/T1-02Y(L)HY-104P0.63 |
104 |
2.5 |
3.0 |
35.0 |
1290 |
0.9mm 导体, 1.5mm绝缘线 |
|||||
RS7622A1/T1-02Y(L)HY-8P0.9 |
8 |
2.5 |
3.0 |
23.5 |
440 |
RS7622A1/T1-02Y(L)HY-14P0.9 |
14 |
2.5 |
3.0 |
26.0 |
550 |
RS7622A1/T1-02Y(L)HY-20P0.9 |
20 |
2.5 |
3.0 |
28.5 |
700 |
RS7622A1/T1-02Y(L)HY-28P0.9 |
28 |
2.5 |
3.0 |
30.5 |
840 |
RS7622A1/T1-02Y(L)HY-38P0.9 |
38 |
2.5 |
3.0 |
31.5 |
1020 |
RS7622A1/T1-02Y(L)HY-54P0.9 |
54 |
2.5 |
3.0 |
35.0 |
1310 |
RS7622A1/T1-02Y(L)HY-74P0.9 |
74 |
2.5 |
3.0 |
38.5 |
1650 |
RS7622A1/T1-02Y(L)HY-104P0.9 |
104 |
2.5 |
3.0 |
43.5 |
2160 |
铠装G7622 A1 Type2 电缆
线缆型号 |
线对数量 |
最小护套厚度 mm |
标称外径 mm |
标称重量 kg/km |
|
内护套 |
外护套 |
||||
0.63mm导体，1.0mm绝缘线 |
|||||
| RS7622A1/T2-02Y(L)H(SR)H-8P0.63 | 8 |
1.2 |
2.5 |
18.2 |
430 |
| RS7622A1/T2-02Y(L)H(SR)H-14P0.63 | 14 |
1.2 |
2.5 |
19.0 |
500 |
| RS7622A1/T2-02Y(L)H(SR)H-20P0.63 | 20 |
1.2 |
2.5 |
21.2 |
600 |
| RS7622A1/T2-02Y(L)H(SR)H-28P0.63 | 28 |
1.2 |
2.5 |
22.6 |
690 |
| RS7622A1/T2-02Y(L)H(SR)H-38P0.63 | 38 |
1.2 |
2.5 |
24.2 |
810 |
| RS7622A1/T2-02Y(L)H(SR)H-54P0.63 | 54 |
1.2 |
2.5 |
26.7 |
980 |
| RS7622A1/T2-02Y(L)H(SR)H-74P0.63 | 74 |
1.2 |
2.5 |
29.2 |
1190 |
| RS7622A1/T2-02Y(L)H(SR)H-104P0.63 | 104 |
1.2 |
2.5 |
32.6 |
1480 |
