G7621轨道沿线电话电缆
应用
该电缆主要安装在轨道支架上，适用于户外开放场所(type1) 和隧道或地下场所(type2)。
标准
- ● LUL Spec G7621 A2 type 1( 聚氯乙烯护套)
● LUL Spec G7621 A2 type 2( 低烟无卤护套)

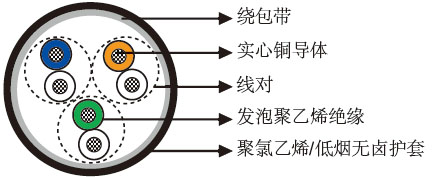

结构
- 导体：实心铜导体，标称直径0.63/0.9 mm。
绝缘：发泡聚乙烯。
成缆单元：两根绝缘线双绞为一对。
缆芯绕包：非吸湿性塑料带搭接缠绕。
外护套：紫色聚氯乙烯/ 低烟无卤。
芯线色码
1 对电缆：蓝/ 白
3 对电缆：蓝/ 白 橙/ 白 绿/ 白
在20℃的电气性能
| 标称导体直径 | mm |
0.63 |
0.9 |
| 最大导体电阻 | |||
| 平均值 | Ω/km |
57.5 |
28 |
| 个别值 | Ω/km |
59 |
29 |
| 最小绝缘电阻@500V DC | MΩ.km |
1500 |
1500 |
| 最大平均互电容 | nF/km |
59 |
59 |
| 最大平均电容不平衡 | |||
| 线对与线对之间 | pF/460m |
100 |
100 |
| 线对与地之间 | pF/460m |
1200 |
1200 |
机械和热性能
- 最小弯曲半径：7.5×OD
温度范围：-30℃～ +70℃ ( 工作中) ；-10℃～ +55℃ ( 安装中)
尺寸和重量
线缆型号 |
线对数量 |
标称护套厚度 mm |
标称外径 mm |
标称重量 kg/km |
0.63mm导体，1.15mm绝缘线 |
||||
RS7621A2/T1-02YY-1P0.63 |
1 |
2.5 |
7.0 |
60 |
RS7621A2/T1-02YY-3P0.63 |
3 |
2.5 |
9.0 |
90 |
0.9mm导体，1.5mm绝缘线 |
||||
RS7621A2/T1-02YY-1P0.9 |
1 |
2.5 |
8.0 |
70 |
RS7621A2/T1-02YY-3P0.9 |
3 |
2.5 |
10.0 |
120 |
