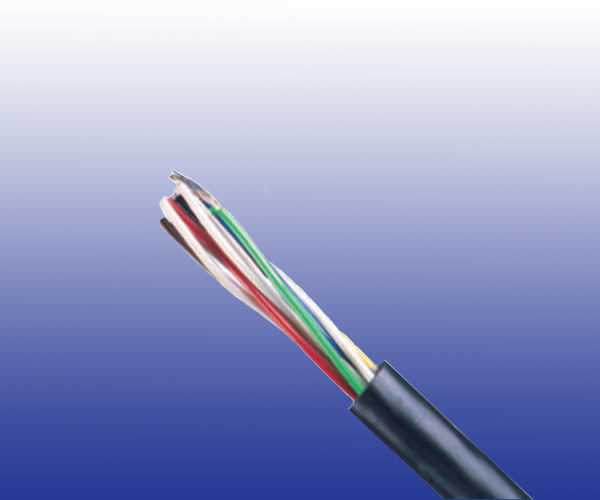

ZUG/ ZUT/ SUG内部设备缆
应用
该电缆用于交通控制中心和轨道边设备室的继电器和电子设备布线，适 用于铁道网络设备的室内互联。
标准
- SNCF CT 455
结构
- 导体：5 类多股镀锡铜导体，截面积1mm2 /0.38 mm2 。
绝缘：彩色聚氯乙烯。
成缆单元：线对(ZUG/ZUT 型)/ 芯线(SUG 型)。
缆芯绕包( 可选) ：塑料带搭接缠绕。
屏蔽( 可选) ：镀锡铜编织，用于静电保护( 仅用于 ZUT 型)。
护套：黑色阻燃聚氯乙烯。低烟无卤护套可选。
在 20℃的电气性能
股数 / 导体直径 |
No/mm |
12/0.2 |
32/0.2 |
标称导体截面积 |
mm² |
0.38 |
1 |
最大导体电阻(DC) |
Ω/km |
52.5 |
20.1 |
工作电压 |
V |
450/750 |
450/750 |
机械和热性能
- 最小弯曲半径：4×OD( 静态) ；8×OD( 动态)
工作温度范围：-15℃～ +70℃
尺寸和重量t
ZUG
线缆型号 |
线对数量 |
标称护套厚度 mm |
标称外径 mm |
标称重量 kg/km |
12/0.2mm 导体, 1.4mm 绝缘线 |
||||
RS/ZUG-075-YY-28P0.38S |
28 |
0.7 |
15.7 |
310 |
32/0.2mm 导体, 2.09mm 绝缘线 |
||||
RS/ZUG-075-YY-1P1S |
1 |
0.7 |
7.0 |
59 |
RS/ZUG-075-YY-3P1S |
3 |
0.7 |
9.9 |
108 |
RS/ZUG-075-YY-6P1S |
6 |
0.7 |
12.4 |
184 |
RS/ZUG-075-YY-12P1S |
12 |
0.7 |
15.7 |
335 |
SUG
线缆型号 |
线芯数量 |
标称护套厚度s mm |
标称外径 mm |
标称重量 kg/km |
32/0.2mm 导体, 2.09mm 绝缘线 |
||||
RS/SUG-075-YY-3C1S |
3 |
0.7 |
8 |
73 |
ZUT Cables
线缆型号 |
线对数量 |
标称护套厚度 mm |
标称外径 mm |
标称重量 kg/km |
32/0.2mm 导体, 2.09mm 绝缘线 |
||||
RS/ZUT-075-YCY-2P1S |
2 |
0.7 |
9.5 |
122 |
RS/ZUT-075-YCY-6P1S |
6 |
0.7 |
13.5 |
276 |
RS/ZUT-075-YCY-12P1S |
12 |
0.7 |
17.5 |
445 |
