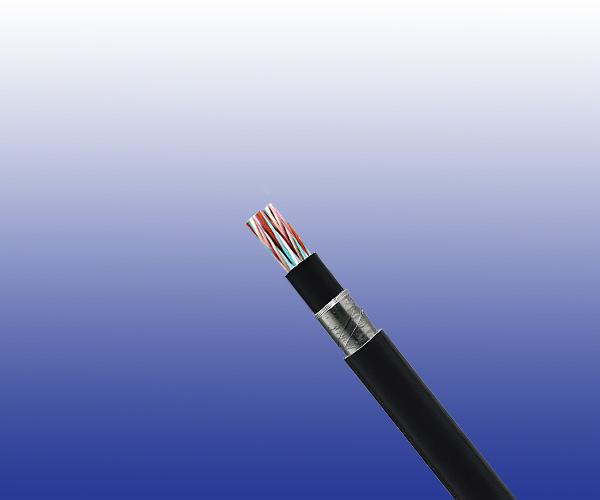

SW-CLT 交换中心电缆
应用
该电缆用作铁路闭塞电缆，适用于本地交换中心到轨道边及信号设备的连接。
标准
- CFF: I-EB-SK 3001.82.1000
结构
- 导体：1 类实心铜导体，标称直径1.0/1.5/2.2mm。
绝缘：实心聚乙烯。
成缆单元：四根绝缘线绞合成一个四线组。
内护套：聚乙烯。
铠装：双层镀锌钢带(0.15mm 厚)。
外护套：聚乙烯/ 低烟无卤。
可选结构
非铠装电缆：无镀锌钢带铠装层(SW 电缆)
牵引铠装电缆：镀锌扁钢丝铠装，有/ 无保护护套(SW-F/FT 电缆)。
无卤型护套电缆：IEC 60332-3C 标准低烟无卤护套型电缆(SW-CLN/FN 电缆)。
在 20℃的电气性能
| 标称导体直径 | mm |
1.0 |
1.5 |
2.2 |
| 最大导体电阻 (DC) | Ω/km |
47.0 |
20.9 |
10.0 |
| 最小绝缘电阻 @500 V DC (3mins) | MΩ.km |
10000 |
10000 |
10000 |
| 最大互电容 @800Hz | nF/km |
42 |
52 |
60 |
| 最大电容不平衡 | ||||
| 四线组内 | pF/km |
400 |
400 |
400 |
| 四线组之间 | pF/km |
400 |
400 |
400 |
| 对地 | pF/km |
650 |
650 |
650 |
| 工作电压 AC/DC | V |
500/80 |
||
机械和热性能
- 最小弯曲半径：10×OD
温度范围：-30℃～ +60℃ ( 工作中) ；-10℃～ +60℃ ( 安装中)
尺寸和重量
线缆型号 |
四线组数量 |
标称护套厚度 mm |
标称外径 mm |
标称重量 kg/km |
|
内护套 |
外护套 |
||||
1.0mm导体，1.8mm绝缘线 |
|||||
RS/SW-CLT-2Y2YB2Y-1Q1 |
1 |
1.0 |
1.5 |
12.7 |
161 |
RS/SW-CLT-2Y2YB2Y-2Q1 |
2 |
1.0 |
1.5 |
17.5 |
335 |
RS/SW-CLT-2Y2YB2Y-3Q1 |
3 |
1.0 |
1.7 |
18.3 |
390 |
RS/SW-CLT-2Y2YB2Y-4Q1 |
4 |
1.0 |
1.7 |
20.4 |
455 |
RS/SW-CLT-2Y2YB2Y-5Q1 |
5 |
1.0 |
1.7 |
21.7 |
543 |
RS/SW-CLT-2Y2YB2Y-7Q1 |
7 |
1.2 |
1.8 |
23.3 |
640 |
RS/SW-CLT-2Y2YB2Y-10Q1 |
10 |
1.2 |
2.0 |
28.4 |
896 |
RS/SW-CLT-2Y2YB2Y-15Q1 |
15 |
1.2 |
2.2 |
33.0 |
1260 |
RS/SW-CLT-2Y2YB2Y-20Q1 |
20 |
1.2 |
2.3 |
37.1 |
1590 |
RS/SW-CLT-2Y2YB2Y-25Q1 |
25 |
1.2 |
2.4 |
41.7 |
1960 |
RS/SW-CLT-2Y2YB2Y-30Q1 |
30 |
1.3 |
2.5 |
43.2 |
2130 |
1.5mm导体，2.8mm绝缘线 |
|||||
RS/SW-CLT-2Y2YB2Y-1Q1.5 |
1 |
1.0 |
1.5 |
15.1 |
240 |
RS/SW-CLT-2Y2YB2Y-2Q1.5 |
2 |
1.0 |
1.5 |
23.6 |
491 |
RS/SW-CLT-2Y2YB2Y-3Q1.5 |
3 |
1.0 |
1.7 |
24.4 |
585 |
RS/SW-CLT-2Y2YB2Y-4Q1.5 |
4 |
1.0 |
1.7 |
27.5 |
684 |
RS/SW-CLT-2Y2YB2Y-5Q1.5 |
5 |
1.0 |
1.7 |
30.5 |
793 |
RS/SW-CLT-2Y2YB2Y-7Q1.5 |
7 |
1.2 |
1.8 |
32.9 |
1030 |
RS/SW-CLT-2Y2YB2Y-10Q1.5 |
10 |
1.2 |
2.0 |
42.5 |
1460 |
RS/SW-CLT-2Y2YB2Y-15Q1.5 |
15 |
1.2 |
2.2 |
49.2 |
2060 |
RS/SW-CLT-2Y2YB2Y-20Q1.5 |
20 |
1.2 |
2.3 |
57.0 |
2600 |
RS/SW-CLT-2Y2YB2Y-25Q1.5 |
25 |
1.2 |
2.4 |
62.8 |
3300 |
RS/SW-CLT-2Y2YB2Y-30Q1.5 |
30 |
1.3 |
2.5 |
64.4 |
3660 |
2.2mm导体，3.8mm绝缘线 |
|||||
RS/SW-CLT-2Y2YB2Y-1Q2.2 |
1 |
1.0 |
1.5 |
13.1 |
346 |
RS/SW-CLT-2Y2YB2Y-2Q2.2 |
2 |
1.0 |
1.5 |
20.4 |
573 |
RS/SW-CLT-2Y2YB2Y-3Q2.2 |
3 |
1.0 |
1.7 |
21.4 |
934 |
RS/SW-CLT-2Y2YB2Y-4Q2.2 |
4 |
1.0 |
1.7 |
23.1 |
1329 |
RS/SW-CLT-2Y2YB2Y-5Q2.2 |
5 |
1.0 |
1.7 |
25.5 |
1380 |
RS/SW-CLT-2Y2YB2Y-7Q2.2 |
7 |
1.2 |
1.8 |
27.4 |
1730 |
RS/SW-CLT-2Y2YB2Y-10Q2.2 |
10 |
1.2 |
2.0 |
33.7 |
2560 |
RS/SW-CLT-2Y2YB2Y-15Q2.2 |
15 |
1.2 |
2.2 |
39.2 |
3630 |
RS/SW-CLT-2Y2YB2Y-20Q2.2 |
20 |
1.2 |
2.3 |
43.4 |
4780 |
RS/SW-CLT-2Y2YB2Y-25Q2.2 |
25 |
1.2 |
2.4 |
50.1 |
5850 |
RS/SW-CLT-2Y2YB2Y-30Q2.2 |
30 |
1.3 |
2.5 |
51.8 |
6580 |
